Краткое описание SteelTailor Dragon II

Установка Сварог Dragon II предназначена для высокопроизводительной, высокоточной термической резки листового металла из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов.

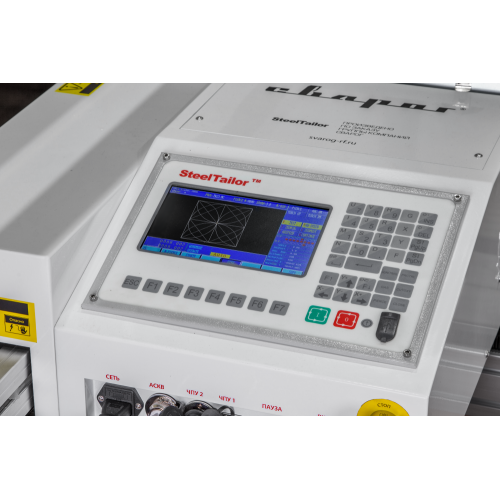

Машина может комплектоваться, как резаком для газовой резки, так и плазменным источником питания в зависимости от задач предприятия. Управление установкой осуществляется со встроенной панели оснащенной клавишами управления и цветным 7” LCD дисплеем. Современная электронная и программная части позволяет производить необходимые корректировки и проектирование изделий с панели управления, без применения компьютера.
В штатную комплектацию входит пакет программного обеспечения Fast Cam, благодаря которому черчение, раскрой и проверку нужных деталей, можно осуществлять без покупки дополнительных программ. Поддерживается возможность открытия чертежей других САПР таких как (Autocad, Компас, SolidWorks).
Установка Dragon II полностью совместима с источниками плазменной резки ТМ «Сварог» CUT 100 (J78)/CUT 160 (J47).

Технологические решения и особенности

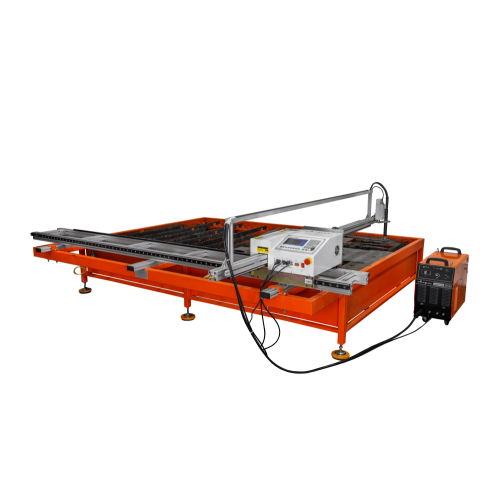

• Максимальный размер рабочей зоны 3500х12000 мм. (стандартная комплектация 2500х3000 мм).

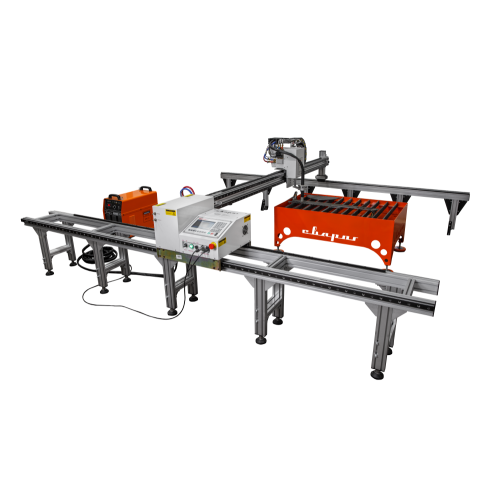

• Направляющие рельсы поставляются вместе с опорными стойками, что не требует покупки дополнительных подставок под машину ЧПУ.
• Четыре приводных мотора постоянного тока.

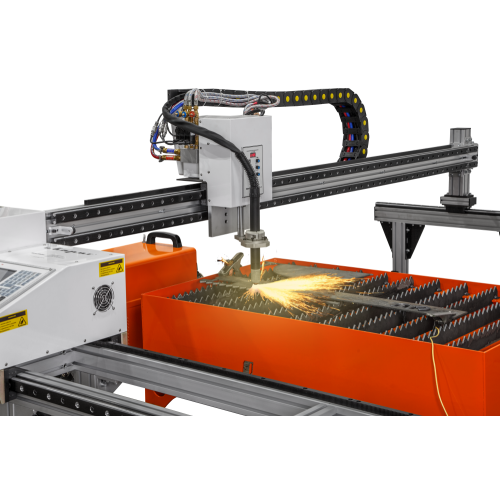

• Конструкция машины представляет собой форму портала, что позволяет получить равномерный рез на всей площади разрезаемого листа и уменьшить занимаемое место машиной по сравнению с консольными аналогами.
• Машина оснащена пластиковым кабелеукладчиком, что позволяет защитить провода при перемещениях машины.
• Точность управления составляет +/- 0,2 мм.
• Возможность работать как воздушно-плазменной, так и газопламенной резкой.
• Возможность ручного наклона плазмотрона под углом, что позволяет снимать фаски на разрезаемом листе.
• Встроенная автоматическая система контроля высоты (АСКВ) горелки относительно разрезаемого листа для воздушно-плазменной и газопламенной резки. Система АСКВ оборудована шаговыми двигателями постоянного тока, выполнена в одном корпусе с контроллером. Перепад высоты может составлять до 100 мм.
• Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом.
• Система ЧПУ позволяет задавать высоту реза на поверхности листа, методом контактного поиска.
• Возможность использовать как ручную, так и автоматическую систему контроля высоты.
• Dragon II оснащен встроенной панелью управления контроллера ЧПУ с промышленным процессором ARM 7 и 32 мегабайтами энергонезависимой памяти под пользовательские программы (шаблонов деталей).
• Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования (САПР) FastCAM, входящего в комплект. САПР FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла.

Панель управления

• Конструктивное исполнение – моноблок.
• Цветной 7-дюймовый дисплей.
• Промышленный процессор ARM-7.
• 32 Мб памяти отведено под пользовательские программы (шаблоны деталей).
• Загрузка программ (шаблонов деталей) через USB носитель.
• Контроллер имеет 24 встроенные модели шаблонов, которые позволяют задавать габариты, глубину врезки, угол наклона и количество деталей выбранного шаблона, без использования дополнительного программного обеспечения.
• Простой и понятный интерфейс контроллера, позволяет быстро обучить персонал.
• Функция диагностики оборудования, позволяющая проверить порты ввода/вывода.
• Широкий перечень настроек позволяет добиться необходимого качества реза.
• Графическая визуализации разрезаемой детали, траектории реза и очередность выполняемых операций.
• Функция имитации реза. Для позиционирования или быстрой проверки рабочих размеров листа.
• Функция вывода информации разрезаемых деталей. Общая длинна реза, габаритные размеры необходимой заготовки.
• Функция сброса всех параметров контроллера к заводским настройкам.

Программное обеспечение

FastCAM, бесплатно поставляемый в комплекте с установкой Сварог Dragon II, на сегодня является одной из наиболее совершенных систем черчения, которая была разработана специально для управления двух координатными станками ЧПУ. Простой и понятный интерфейс позволяет быстро освоить работу в программе.
Программное обеспечение включает в себя 3 модуля:

1. CAM

• Создание чертежей без применения специальных CAD программ.
• Поддержка разных форматов файлов: CAM, DXF, IGES и т. д.

2. PLOT

• Проверка и редактирование созданной программы с симуляцией результата.
• Создание чертежа на основе NC файла.
• Расчет стоимости, времени и длины реза для любой операции.

3. NEST

• Оптимизация размещения деталей на листе.
• Автоматический и ручной интерактивные режимы оптимизации.
• Удобный выбор вида и количества деталей, зазора, материала и размера заготовки.
• Сохранение результата как в NC файле, так и в DXF.
